行车记录仪阅读灯取电安装全过程，申精作业！

一直想给爱车装个行车记录仪，苦于点烟器取电线乱糟糟，占用接口还不美观。看过不少帖子，阅读灯取电是最干净利落的方案，隐藏走线，通电自动开机，熄火自动关机，简直完美。今天终于动手搞定，全程拍照记录，希望对想自己安装的车友有所帮助，顺便申个精！

准备工作:

1. 行车记录仪（我用的XX品牌，大家根据自己情况选择）
2. 降压线（一定要买质量好的，否则容易烧记录仪或影响电路）
3. 撬棒、塑料撬板（拆阅读灯总成用）
4. 十字螺丝刀、电工胶布、扎带
5. 万用表（测电压电流，确保安全）

安装步骤:

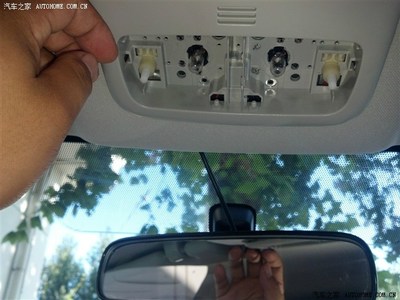

一、拆卸阅读灯总成

大部分车的阅读灯总成都用塑料卡扣固定，有的外面有螺丝，有的直接撬。先用撬棒轻轻从边缘撬开一点缝隙，看一看内部结构，如果没螺丝就均匀用力向下拉，注意别用蛮力，以免损坏卡扣。我的车是直接撬的，四周各有金属卡簧，稍微一拉就下来了。

二、寻找取电点

阅读灯插头一般有三根线：常电（12V）、门控线（开门亮灯）、地线。我们需要的是常电和地线来给行车记录仪供电。但有些不建议直接接常电，可能会导致电瓶亏电，所以最好接ACC（点火才有电）。阅读灯里有没有ACC？这要看车型了。有的阅读灯有天窗电机插头，那个通常是ACC。我的车没有天窗，所以我在顶棚里找到了天窗预留线，用万用表测出ACC线。如果没有预留线，那只能从保险盒取电了，这里不展开。

所以我这次的方案：阅读灯取电+天窗预留ACC线。

确认位置后，用万用表测量电压：断电时0V，点火后12V以上，就是它了。

三、连接降压线

降压线有三根线：红线（ACC）、黑线（地）、可选黄线（常电，用于停车监控，我没接）。将红线接ACC，黑线接负极（地线可接在车顶金属螺丝或阅读灯地线）。我选择了阅读灯黑色地线，剥开一点绝缘皮，用电工胶布缠好，注意牢固绝缘。

降压线输出端是miniUSB或Type-C，连接行车记录仪，确保记录仪能开机测试。

四、布线

从阅读灯到记录仪位置，把降压线沿着顶棚边缘、A柱缝隙塞进去。顶棚有弹性，直接用撬棒轻轻塞入即可。A柱可以扒开胶条，把线藏在里面，然后走到前挡风玻璃顶部，再延伸到记录仪位置。整个过程无需拆A柱饰板也能塞进去。

把多的线捆扎好，用扎带固定在顶棚内，避免异响。

五、复原与测试

把降压模块用扎带固定在顶棚内，插好记录仪。通电点火，看记录仪是否亮屏，熄火后是否自动关机。如果一切正常，再将阅读灯总成装回，对准卡扣，使劲向上推，咔嗒一声就OK。

注意事项:

1. 务必测电压，分常电和ACC，有条件最好接ACC。
2. 接线要用烙铁焊接或压接端子，同时用热缩管绝缘，不要只简单拧上胶布缠。
3. 地线要接牢固。
4. 建议加个保险丝，防止短路。
5. 走线避开气帘。

:

阅读灯取电确实方便又美观。整个过程仅用了半个多小时，效果很满意。希望此贴能帮到爱动手的车友们，若有写得不详细之处欢迎指出交流。申精，求版主加精鼓励！
